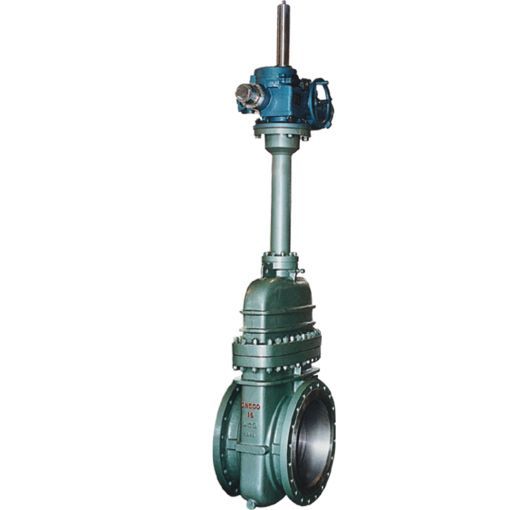

一、結構與特點
1、閥座采用O形密封圈密封和施加預緊力的浮動閥座結構，使平板閘閥進出口雙向密封；并且該結構的啟閉力矩僅為普通閥門的1/2，能達到輕松開、關閥門。
2、在全開時，通道平滑為直線，流阻系數極小，無壓力損失，可通毛球清掃管線。
3、采用帶自密封能力的填料結構，無需經常調節，開、關極為輕便，且密封性可靠，填料函處設有輔助密封油脂注入結構，密封性能可靠，真正達到零泄漏；解決了通用閥門填料處容易外漏的弊病。
4、平板閘閥關閉時能自動卸掉內腔高壓，保證使用安全。
5、全封閉結構，防護性能好，可適應全天候要求。
二、執行標準
|
設計標準 |
結構長度 |
連接法蘭 |
實驗與檢驗 |
壓力-溫度 |
產品標識 |
|
JB/T 5298 |
JB/T 5298 |
JB/T 79 |
JB/T 5298 |
GB 9131 |
GB/T 12220 |
|
API 6D |
API 6D |
ANSI B16.5 |
API 6D |
ANSI B16.34 |
MSS SP-25 |
三、部件材料
零件名稱
零部件材料
JB/T7298
API 6D
閥門/閥蓋
WCB
WCB
A352-LCB
A351-CF8M
閘板
2Cr13+ENP
20CrMoV+STL
ANSI 410+ENP
ANSI 316+ENP
閥桿
2Cr13
2Cr13
A182-F6a
A182-F316S
閥座
25+PTFE
20CrMoV+STL
A105+PTFE
A182-F316+PTFE
填料
NBR/FPM
柔性石墨
聚四氟乙烯
墊片
18-8/柔性石墨
螺栓
35
35CrMo
A193-B7M
A193-B8
適用溫度
-29~250℃
-29~550℃
-46~250℃
-40~200℃
適用介質
水、油品
蒸汽、油品
丙烷、乙烯
酸類
