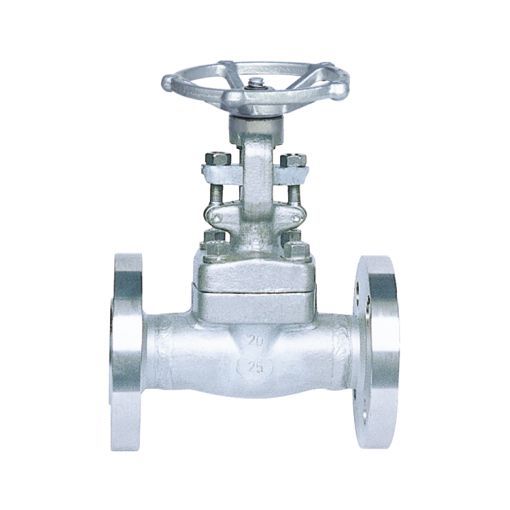

Z41H型鍛鋼法蘭閘閥

一、結構與特點
Z41H鍛鋼閘閥關閉件為閘板，啟閉為閘板沿通道軸線的垂直方向移動的閥門，在管路上主要用來切斷介質，即全開或者全關狀態。不適合做調節流量和輸送泥漿介質使用。具有流體阻力小，啟閉所需力矩較小，形體結構簡單等優點。鍛鋼閘閥適用于石油、化工、火力電站等各種工況的小口徑管路上作為切斷或接通管路介質。特點：流體阻力小，適用的壓力、溫度范圍大，介質流動方向不受限制，密封性能良好。

二、執行標準
設計規范【JB/T 7746、API602】
結構長度【JB/T 7746】
承插口/螺紋【JB/T1751/GB7306、ANSI B16.11/B2.1】
試驗與檢驗【JB/T 9092、API598】
壓力-溫度【GB/T 9131、ANSI B16.34】

三、適用范圍
口徑：DN15-50、IN½''-2''
壓力：1.6-16mpa、150LB-2500LB
工作溫度 -29～425℃
適用介質：水、蒸汽、油品、腐蝕性介質
主體材料：A105、 F5、 F11、F22、 304、304L、316、316L、LF2
